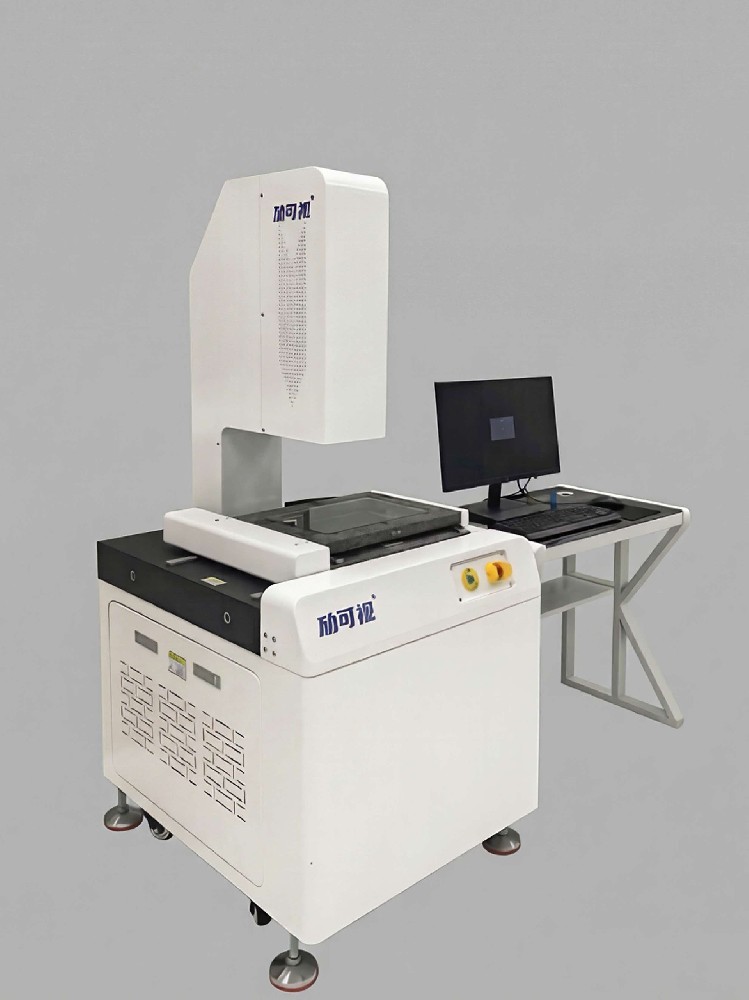

MKS-3020全自动影像测量仪

全自动版量测软件（ CNC 多功能影像量测软件）

l 完整的CNC功能，具有自动对焦，自动倍率切换，自动光源控制功能。

l 完整的几何量测 (多点量测点、线、圆、弧、矩形、槽形，提高量测精度等)。

l 影像自动寻边扫瞄功能，快速、准确、重复性好，再配以一系列功能强大的影像量测工具简化量测过程，使量测工作更轻松，效率高。

l 支持强大的量测功能，方便快捷的图素建构功能，用户只需简单的点选图形就可建构出点、线、圆、弧、矩形、槽形、距离、交点、角度、中点、中线、垂直、平行，宽度，自动对焦，自动轮廓二维扫描等。

l 量测之图素可做平移、复制、旋转、数组、镜射等功能,于大量的量测时,可以缩短程序制作的时间。

l 量测历程之影像数据，可储存成SIF档，让不同批的对象，每次量测时所量测的位置与方法相同，避免不同使用者于不同时间量测之结果产生差异。

l 针对复杂的工件，可将Dxf、EXCELLON(选购)档案直接加载，快速转换成自动量测程序，节省人工进行教导之时间。可同时加载多个Dxf档案进入系统内，并可设定每个Dxf檔Z轴所要位移的高度。

l SI CAD可做离机程序编辑。

l 针对重复工件的量测，具有自动编程的功能，量测过程即自动编程，可以快速准确量测，并可大幅缩短现场之量测时间，批量量测同一工件更加方便快捷。

l 自动编程后，可依自己的设定格式，自动输出报表档案，并可依量测时间，将同一工件量测数据自动分类存盘。

l 自动编程后，可单独对量测失败或超差图素，进行重新量测。

l 自动编程后，可自动累计量测次数。

l 多元化的坐标系设定方式，包含坐标平移、坐标旋转、可重新定义新的坐标系、修改坐标原点和坐标摆正，使量测更加方便。

l 具有自动曲线的描扫量测功能，可快速计算出曲线之面积与周长。

l 可将多个SI档案，同时加载系统内。

l 计算器功能可找最大值、最小值、平均值、总和、数值范围、失败图素及NG图素。

l 可设定形位公差，自动公差输出及自动判别功能，能以颜色、标示等形式对不合格尺寸报警，让用户在数据判断时更加快速。

l 具有3D视图及工作平台视端口切换功能。

l 影像区之影像可输出为jpeg格式之图档。

l 图素卷标功能，让用户在量测大量图素时，寻找量测图素时更加快捷方便。

l 批次图素处理，选取所需要的图素，快速执行程序教导、重设历程、拟合图素、导出数据等多项功能运用。

l 实物拍摄功能，能将工件全图拍下，丰富人性化的标注功能，能在实际影像、虚拟图像中进行包含所有二维平面几何尺寸、形位公差的标注，让沟通之效率达到最高。

l 显示方式多样化：语言的切换 (中文简体和繁体、英文、韩文、意大利、日、德、法、等)、公英制单位的切换 (mm/inch)角度的转换(度/分/秒)、显示数字的小数点可自设、坐标系的切换等…。

l 软件与EXCEL无缝连接，量测数据具有图文打印、数据明细报表及预览功能、数据报表可打印及导出至Excel进行统计分析也同时可按客户格式报表导出对应的报表要求。

l 逆向工程功能与CAD的同部操作使用，可实现软件与AutoCAD工程图相互转换，直接判别工件与工程图之间的误差。

l 绘图区可在位置作定点ZoomIn、ZoomOut、Pan及ZoomAll的功能。拥有全览和放大功能，不管多大像素都能一览无疑。

l 绘图区具个性化编辑：点、线、圆、弧、删除、剪切、延伸、倒弧角、圆之切点、两条线与半径求圆心删除、剪切、延伸、UNDO/REDO，并可在全览区直接做尺寸标注及简易CAD绘图功能与修改。

l 档案人性化管理，量测数据可储存成SI、SIF、SXF格式或以dxf 文檔保存，量测结果可以DXF导入专业CAD软件，直接用于开发设计。

l 软件内含内置数据排序功能，能快速整理量测后的数据，让报表的整理更加容易，可以在量测过程中自动的读取指定的测量数据，并计算最大值、最小值、平均值等统计系数。

l 可于软件内，自定图素要素输出报表格式(如圆心坐标、距离、半径….等。

l LED智能环光表面冷光源及LED智能轮廓冷光源系统，彻底的告别了传统的旋扭式光源系统，通过全软件控制光亮度，让量测更加完美，分区功能可随意更换光照角度
